为了让用户更高效地使用纳博特斯克精密减速机RV，在安装时，我们需要确认安装步骤无误，以防止在安装过程中由于意外事件，造成不必要的损失。

我们将向您介绍精密减速机和所配套电机的安装步骤。

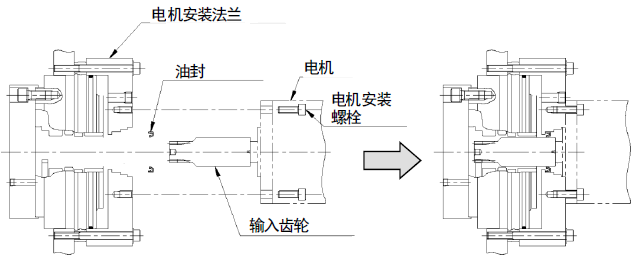

将电机（已组装好输入齿轮）安装到减速机（带有电机法兰）上时，请注意以下事项，并按照步骤实施作业。

步骤一
将油封安装到电机安装法兰上。

步骤二

（1）将输入齿轮组装在电机上，然后将电机笔直插入减速机。

（2）推入电机时请勿用力过大。

（3）请注意，要防止输入齿轮的齿轮部划伤油封的密封唇面。

（4）请注意，要防止输入齿轮与直齿轮发生干涉和碰撞，导致齿轮部受到损伤。

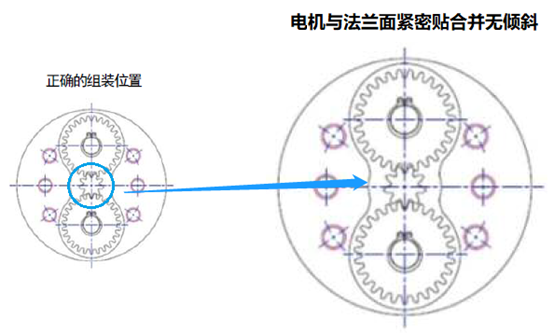

（5）2个直齿轮的减速机，在将电机插入时，请确认电机与法兰面紧密贴合并无倾斜，如图所示，确保输入齿轮处于“正确的组装位置”。

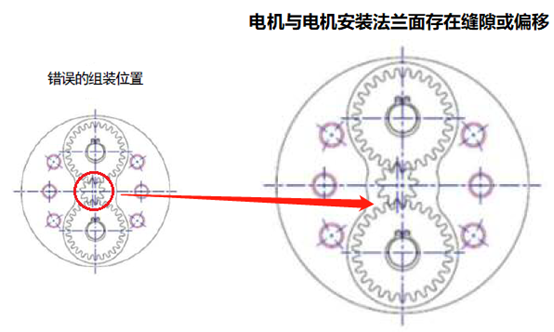

若电机与电机安装法兰面存在缝隙或偏移，因可能处于图所示的“错误的组装位置”，切勿用螺栓等进行紧固。

备注：
1、如果推入电机时用力过大，则可能会导致输入齿轮、直齿轮以及电机损坏。

2、如果输入齿轮的齿轮部划伤了油封的密封唇面，会导致润滑剂泄漏。

3、如果输入齿轮与直齿轮发生干涉和碰撞，导致齿轮部受到损伤，则可能引起异响。

步骤三

（1）使用内六角螺栓等螺栓将电机紧固在电机安装法兰上。

（2）请确认电机的定位圆轴已准确地插入电动机安装法兰的定位圆孔。

（3）请确认在安装面上无异物卡入。

备注：

如果异物卡入安装面，则可能无法获得正常的安装精度，并且导致本产品性能降低，例如发生异响、振动等以及电机损坏。

※ 根据减速机形状和客户的装置，有各种安装方法。请确认外形尺寸图以及交货规格书，研究上述例子以外的安装方法。
